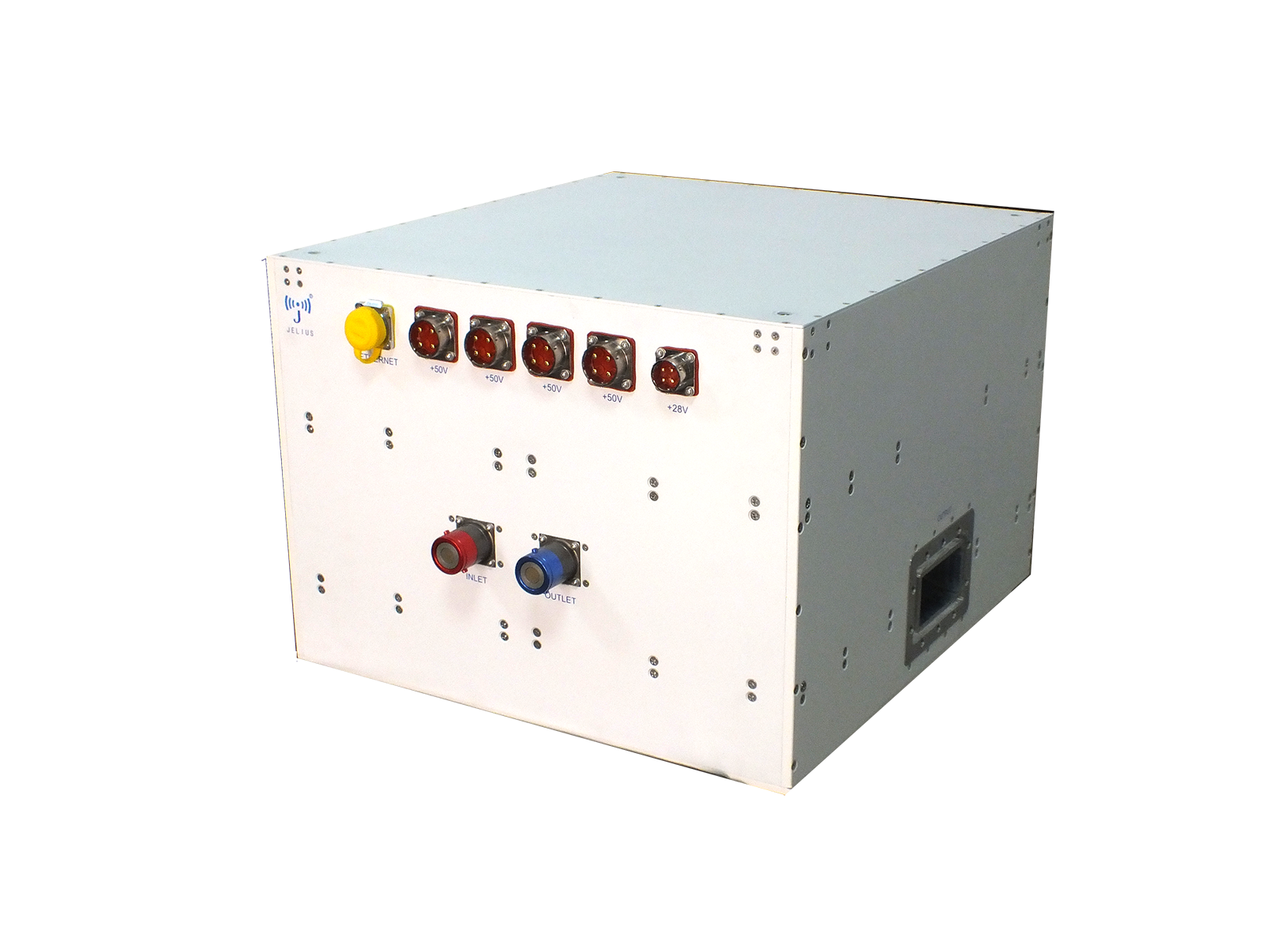

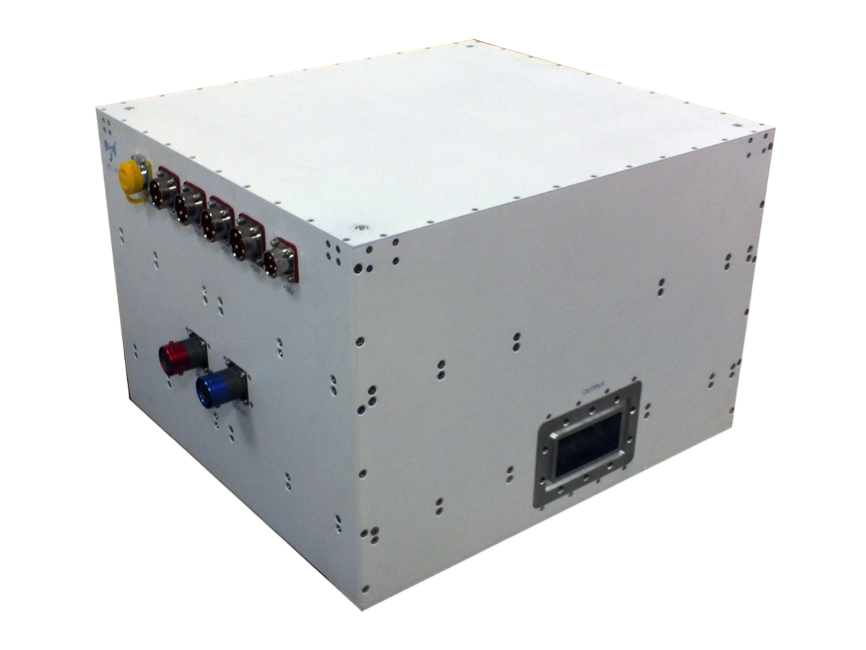

- JLPA-2450-10KW-ST
- 主要特点
- main features
- 分体式设计，灵活应用于各种场景。
- 关键电缆链接航插设计，稳定可靠。
- 功放部分极限减重，非常利于工业设备移动轴对负重的要求。
- 对寿命和环境的多种极限实验，成就军品级品质要求。
- 良好的散热设计，关键模块底板采用高热导率纯铜设计。
- 完美的工业设计，设备外观简洁大方。
- 满足各种通信协议，软件界面人机交互友好。
- 过流、过载完善的保护机制，以备各种突发情形。
- 产品参数
- product parameters
| 项目 | 参数 | 备注 |
| 工作频率 | 2450 MHz | |
| 频率误差 | ±50 ppm | |
| 输出信号格式 | CW/PULSE | |
| 输出功率 | 70 dBm | |
| 功率稳定度 | 3% | |
| 输出功率调节范围 | 40 -70 dBm | |
| 杂散抑制@Pout=60dBm | 60 dBc | |
| 谐波抑制@Pout=60dBm | 20 dBc | |
| 输出驻波比 | 4 VSWR | |
| 射频输出接口 | BJ26 | |
| 供电 | 380V，50-60Hz，three-phase | |
| 整机效率@Pout=60dBm | 40% | |
| 工作温度范围 | +5-+40 | |
| 重量 | ≤50Kg | |
| 散热 | Liquid cooling | |
| 供电电压 | 380V | |
| 尺寸 | 500*600*229 |
- 其它参数说明
- other features
|
技术指标 |
Min |
TYP |
Max |
Unit |
|
工作频率 |
2440 |
2450 |
2460 |
MHz |
|
频率误差 |
±50 |
ppm |
||
|
输出信号格式 |
CW/PULSE |
|||
|
输出功率 |
|
70 |
|
dBm |
|
功率稳定度 |
|
|
3 |
% |
|
输出功率调节范围 |
40 |
70 |
|
dBm |
|
杂散抑制@Pout==70dBm |
60 |
|
|
dBc |
|
谐波抑制@Pout =70dBm |
20 |
|
|
dBc |
|
输出驻波比 |
|
|
4 |
VSWR |
|
射频输出接口 |
BJ26 |
|||
|
供电 |
380V，50-60Hz，three-phase |
|||
|
整机效率@Pout==70dBm |
40 |
|
|
% |
|
工作温度范围 |
+5 |
|
+40 |
℃ |
|
重量 |
≤50Kg |
|||
|

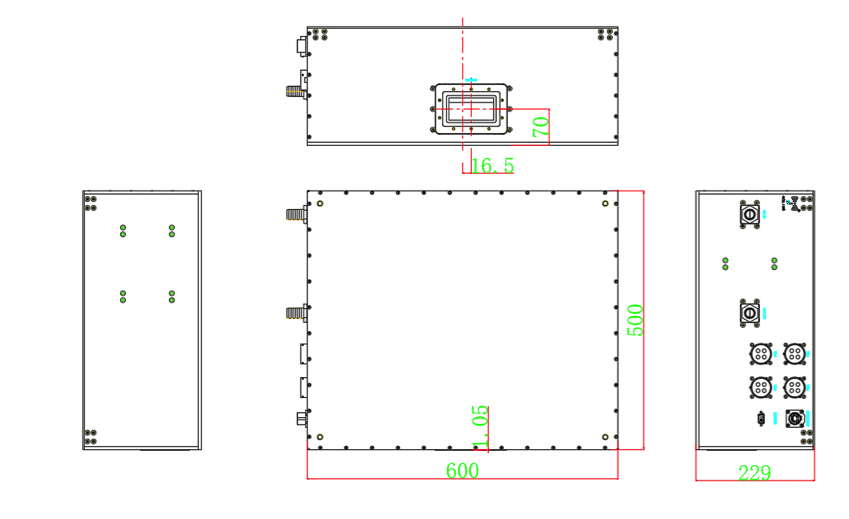

尺寸 |
L500mm×W600mm×H229mm |
|||
|
散热 |
Liquid cooling |
|||
